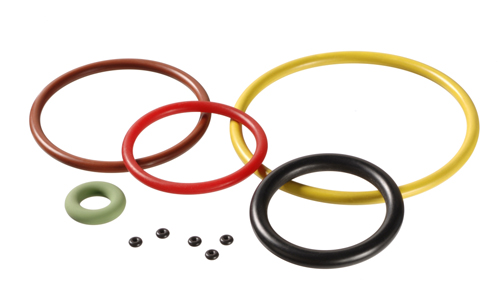

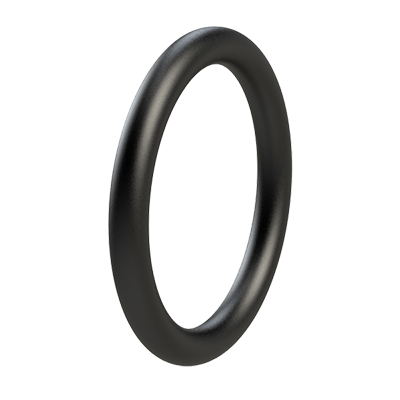

O型圈 - DIN 3771, GB 3452.1尺寸表

  • 橡胶

¥ 0.00 ¥ 0.00 -0.0 CNY

¥ 0.00

此组合不存在。

Contact us

具体价格见对应规格。

30 天内可退款保证
订购请先联系我们，
一般产品2~7 天内到货。

GB 3452, DIN 3771规定了用于一般工业和航空航天应用的流体动力系统中O型圈的内径、线径（截面）、公差和指定代码。

标准规定的尺寸和公差适用于任何弹性材料，只要有合适的模具。

备注: 一般常用的材料是 70 IRHD 丁腈橡胶，氟橡胶。

GB3452, DIN 3771 O型圈尺寸表:

ID Tol. 1.80 ±0.08 2.65 ±0.09 3.55 ±0.10 5.30 ±0.13 7.00 ±0.15
1.8 ±0.13 ⚫
2.0 ±0.13 ⚫
2.2 ±0.13 ⚫
2.5 ±0.13 ⚫
2.8 ±0.14 ⚫
3.2 ±0.14 ⚫
3.6 ±0.14 ⚫
3.8 ±0.14 ⚫
4.0 ±0.14 ⚫
4.5 ±0.14 ⚫
4.9 ±0.15 ⚫
5.0 ±0.15 ⚫
5.2 ±0.15 ⚫
5.3 ±0.15 ⚫
5.6 ±0.15 ⚫
6.0 ±0.15 ⚫
6.3 ±0.15 ⚫
6.7 ±0.16 ⚫
6.9 ±0.16 ⚫
7.1 ±0.16 ⚫
7.5 ±0.16 ⚫
8.0 ±0.16 ⚫
8.5 ±0.16 ⚫
8.8 ±0.17 ⚫
9.0 ±0.17 ⚫
9.5 ±0.17 ⚫
10.0 ±0.17 ⚫
10.6 ±0.18 ⚫
11.2 ±0.18 ⚫
11.8 ±0.19 ⚫
12.5 ±0.19 ⚫
13.2 ±0.19 ⚫
14.0 ±0.19 ⚫ ⚫
15.0 ±0.20 ⚫ ⚫
16.0 ±0.20 ⚫ ⚫
17.0 ±0.21 ⚫ ⚫
18.0 ±0.21 ⚫ ⚫
19.0 ±0.22 ⚫ ⚫
20.0 ±0.22 ⚫ ⚫
21.2 ±0.23 ⚫ ⚫
22.4 ±0.24 ⚫ ⚫
23.6 ±0.24 ⚫ ⚫
25.0 ±0.25 ⚫ ⚫
25.8 ±0.26 ⚫ ⚫
26.5 ±0.26 ⚫ ⚫
28.0 ±0.28 ⚫ ⚫
30.0 ±0.29 ⚫ ⚫
31.5 ±0.31 ⚫ ⚫
32.5 ±0.32 ⚫ ⚫
33.5 ±0.32 ⚫ ⚫
34.5 ±0.33 ⚫ ⚫
35.5 ±0.34 ⚫ ⚫
36.5 ±0.35 ⚫ ⚫
37.5 ±0.36 ⚫ ⚫
38.7 ±0.37 ⚫ ⚫
40.0 ±0.38 ⚫ ⚫
41.2 ±0.39 ⚫ ⚫
42.5 ±0.40 ⚫ ⚫
43.7 ±0.41 ⚫ ⚫
45.0 ±0.42 ⚫ ⚫
46.2 ±0.43 ⚫ ⚫
47.5 ±0.44 ⚫ ⚫
48.7 ±0.45 ⚫ ⚫
50.0 ±0.46 ⚫ ⚫
51.5 ±0.47 ⚫ ⚫
53.0 ±0.48 ⚫ ⚫
54.5 ±0.50 ⚫ ⚫
56.0 ±0.51 ⚫ ⚫
58.0 ±0.52 ⚫ ⚫
60.0 ±0.54 ⚫ ⚫
61.5 ±0.55 ⚫ ⚫
63.0 ±0.56 ⚫ ⚫
65.0 ±0.58 ⚫ ⚫
67.0 ±0.59 ⚫ ⚫
69.0 ±0.61 ⚫ ⚫
71.0 ±0.63 ⚫ ⚫
73.0 ±0.64 ⚫ ⚫
75.0 ±0.66 ⚫ ⚫
77.5 ±0.67 ⚫ ⚫
80.0 ±0.69 ⚫ ⚫
82.5 ±0.71 ⚫ ⚫
85.0 ±0.73 ⚫ ⚫
87.5 ±0.75 ⚫ ⚫
90.0 ±0.77 ⚫ ⚫
92.5 ±0.79 ⚫ ⚫
95.0 ±0.81 ⚫ ⚫
97.5 ±0.83 ⚫ ⚫
100.0 ±0.84 ⚫ ⚫
103.0 ±0.87 ⚫ ⚫
106.0 ±0.89 ⚫ ⚫
109.0 ±0.91 ⚫ ⚫ ⚫
112.0 ±0.93 ⚫ ⚫ ⚫
115.0 ±0.95 ⚫ ⚫ ⚫
118.0 ±0.97 ⚫ ⚫ ⚫
122.0 ±1.00 ⚫ ⚫ ⚫
125.0 ±1.03 ⚫ ⚫ ⚫
128.0 ±1.05 ⚫ ⚫ ⚫
132.0 ±1.08 ⚫ ⚫ ⚫
136.0 ±1.10 ⚫ ⚫ ⚫
140.0 ±1.13 ⚫ ⚫ ⚫
145.0 ±1.17 ⚫ ⚫ ⚫
150.0 ±1.20 ⚫ ⚫ ⚫
155.0 ±1.24 ⚫ ⚫ ⚫
160.0 ±1.27 ⚫ ⚫ ⚫
165.0 ±1.31 ⚫ ⚫ ⚫
170.0 ±1.34 ⚫ ⚫ ⚫
175.0 ±1.38 ⚫ ⚫ ⚫
180.0 ±1.41 ⚫ ⚫ ⚫
185.0 ±1.44 ⚫ ⚫ ⚫
190.0 ±1.48 ⚫ ⚫ ⚫
195.0 ±1.51 ⚫ ⚫ ⚫
200.0 ±1.55 ⚫ ⚫ ⚫
206.0 ±1.59 ⚫ ⚫
212.0 ±1.63 ⚫ ⚫
218.0 ±1.67 ⚫ ⚫
224.0 ±1.71 ⚫ ⚫
230.0 ±1.75 ⚫ ⚫
236.0 ±1.79 ⚫ ⚫
243.0 ±1.83 ⚫ ⚫
250.0 ±1.88 ⚫ ⚫
258.0 ±1.93 ⚫ ⚫
265.0 ±1.98 ⚫ ⚫
272.0 ±2.02 ⚫ ⚫
280.0 ±2.08 ⚫ ⚫
290.0 ±2.14 ⚫ ⚫
300.0 ±2.21 ⚫ ⚫
307.0 ±2.25 ⚫ ⚫
315.0 ±2.30 ⚫ ⚫
325.0 ±2.37 ⚫ ⚫
335.0 ±2.43 ⚫ ⚫
345.0 ±2.49 ⚫ ⚫
355.0 ±2.56 ⚫ ⚫
365.0 ±2.62 ⚫ ⚫
375.0 ±2.68 ⚫ ⚫
387.0 ±2.76 ⚫ ⚫
400.0 ±2.84 ⚫ ⚫
412.0 ±2.91 ⚫
425.0 ±2.99 ⚫
437.0 ±3.07 ⚫
450.0 ±3.15 ⚫
462.0 ±3.22 ⚫
475.0 ±3.30 ⚫
487.0 ±3.37 ⚫
500.0 ±3.45 ⚫
515.0 ±3.54 ⚫
530.0 ±3.63 ⚫
545.0 ±3.72 ⚫
560.0 ±3.81 ⚫
580.0 ±3.93 ⚫
600.0 ±4.05 ⚫
615.0 ±4.13 ⚫
630.0 ±4.22 ⚫
650.0 ±4.34 ⚫
670.0 ±4.46 ⚫

规格 O型圈 - DIN 3771, GB 3452.1尺寸表

橡胶 NBR 或 FKM 或 EPDM 或 VMQ 或 HNBR 或 FFKM 或 PU 或 CR 或 ACM 或 PTFE
